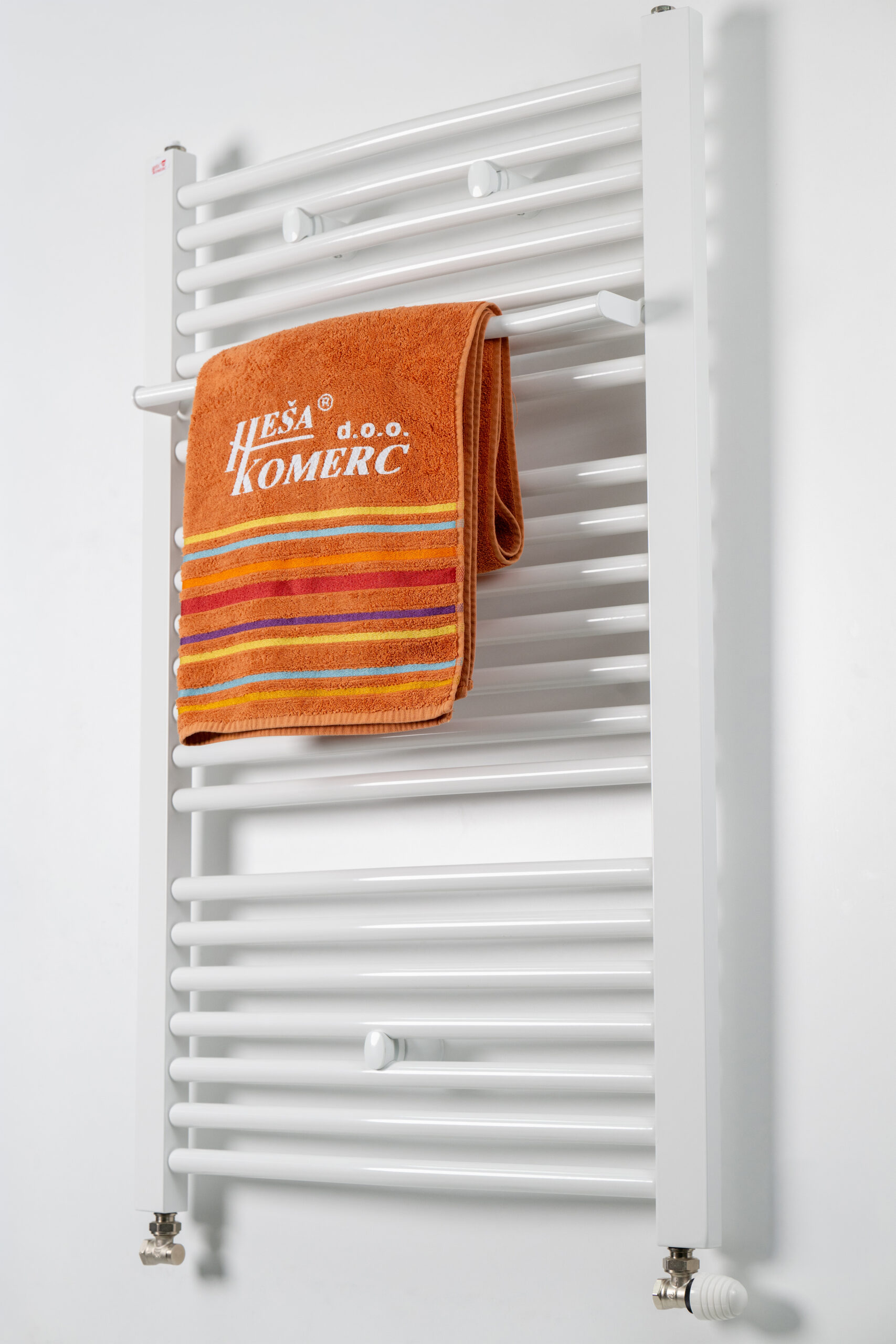

Ovaj radijator izrađen je od čeličnih šavnih cevi (Č 0146), od materijala DC01, u standardu EN 10305-3,

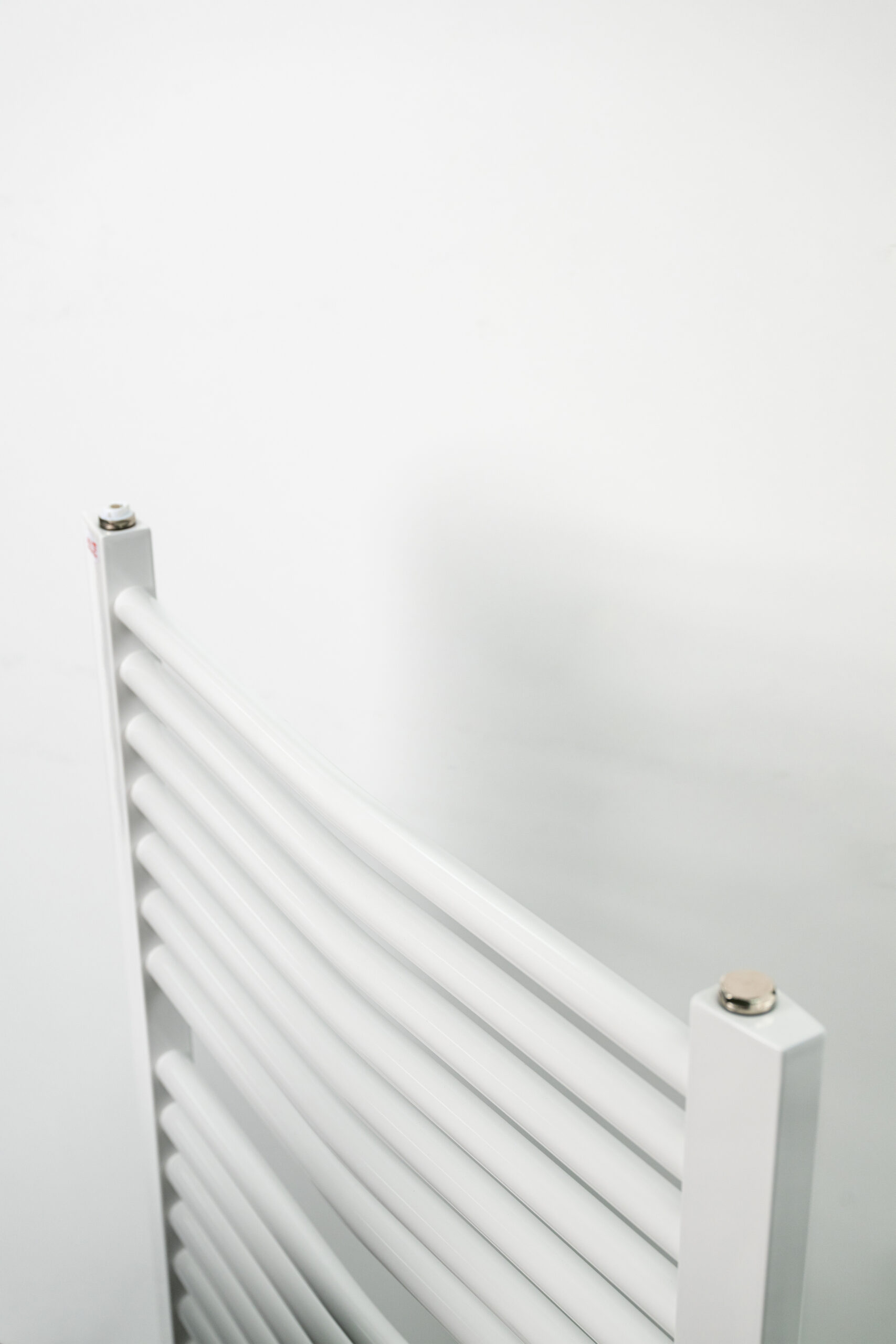

EN 10305-5, trapezastog je profila dimenzije 50x35x25 mm, a rebra su od okruglih cevi prečnika Ø25 mm, sa radijusom krivine r 1475 mm. Kao grejni fluid koristi se topla voda, dok se predaja toplote vrši konvekcijom i zračenjem.

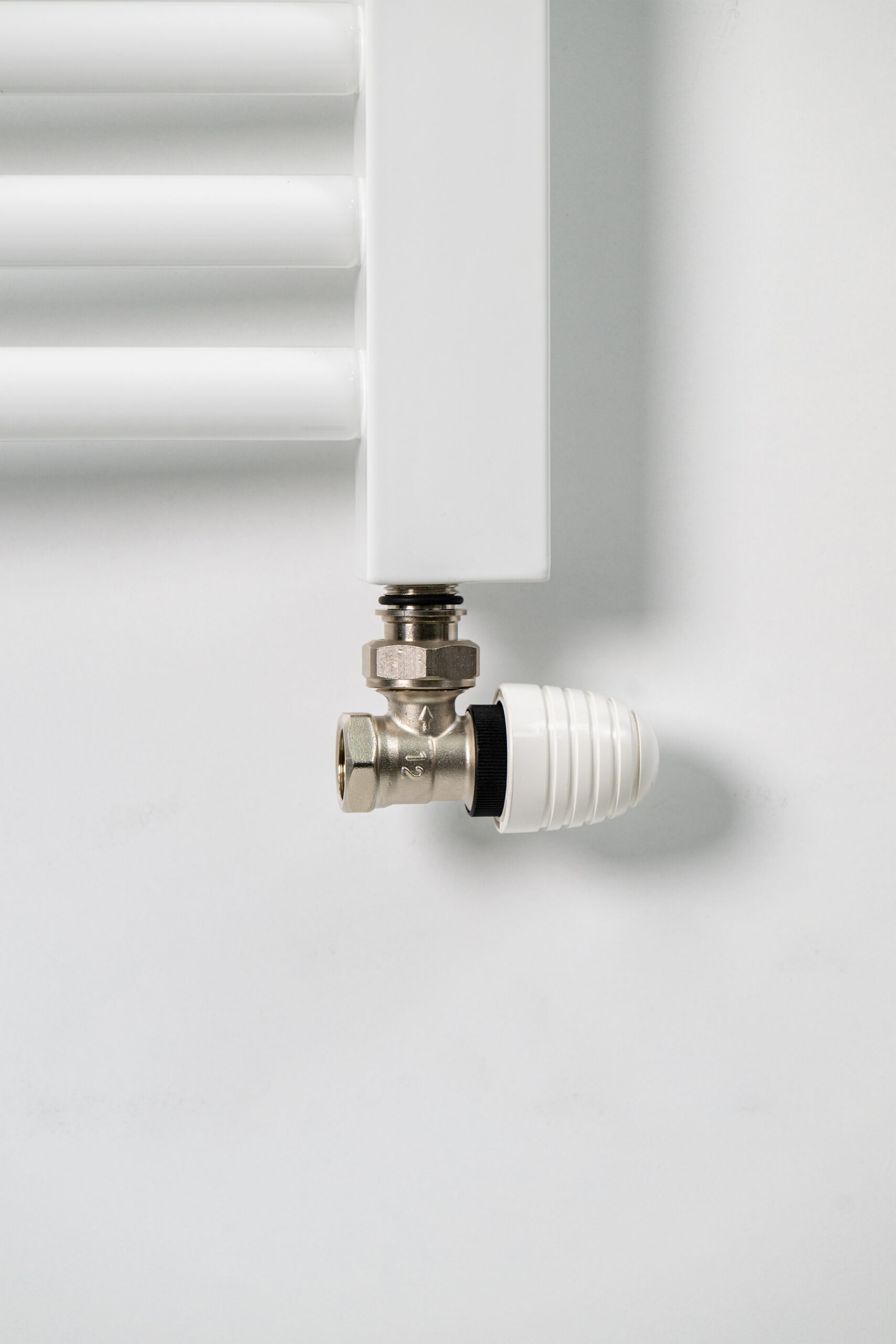

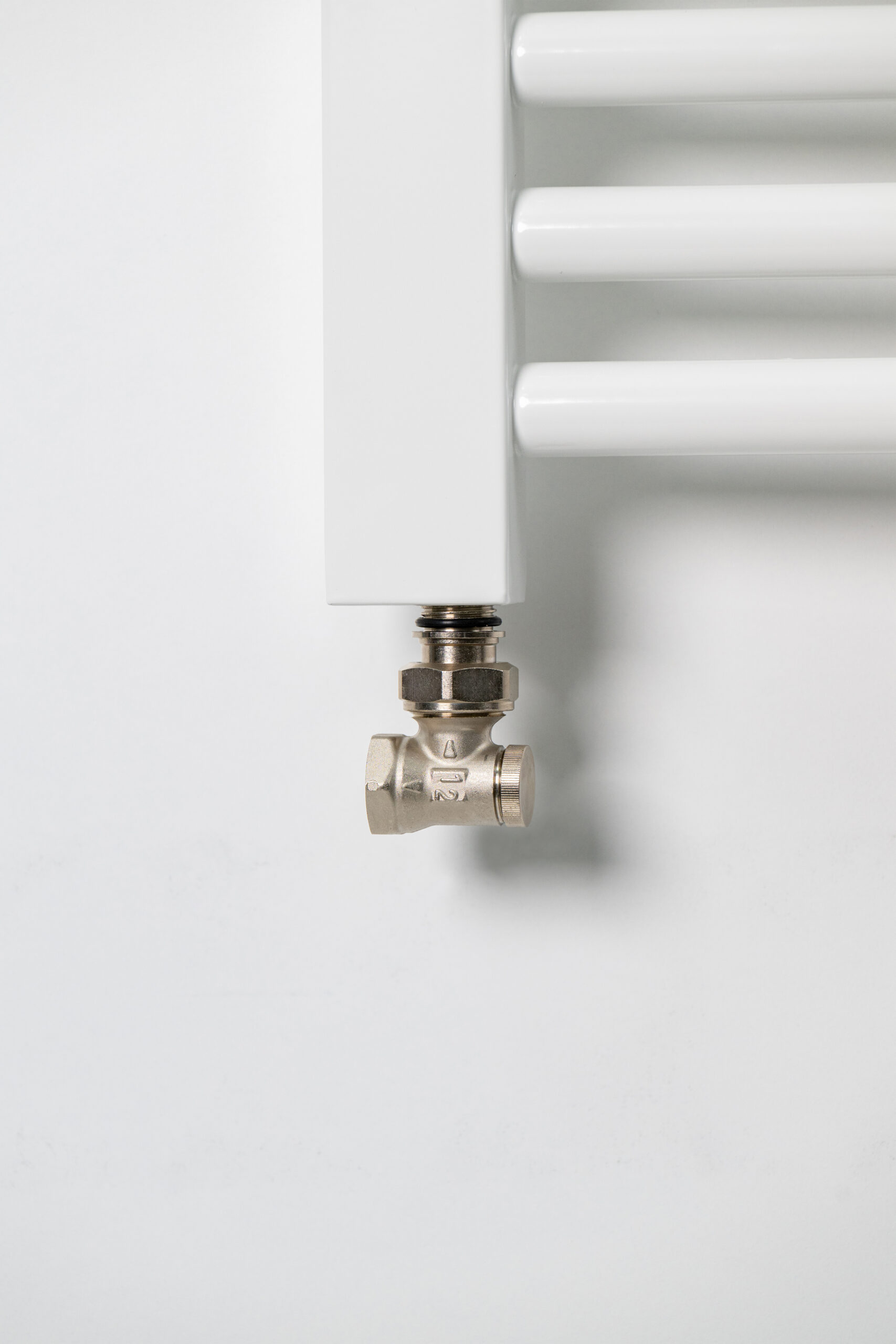

Radijator poseduje 4 priključka dimenzije 1/2". Maksimalni pritisak pri ispitivanju je 10,14 bara (0,10 Mpa), a radni pritisak je 6 bara.
Tehničke karakteristike (visina, širina, raspon priključaka, težina, zapremina, toplotna moć – EURO NORMA 442 i dimenzije priključaka) prikazane su u tabeli.

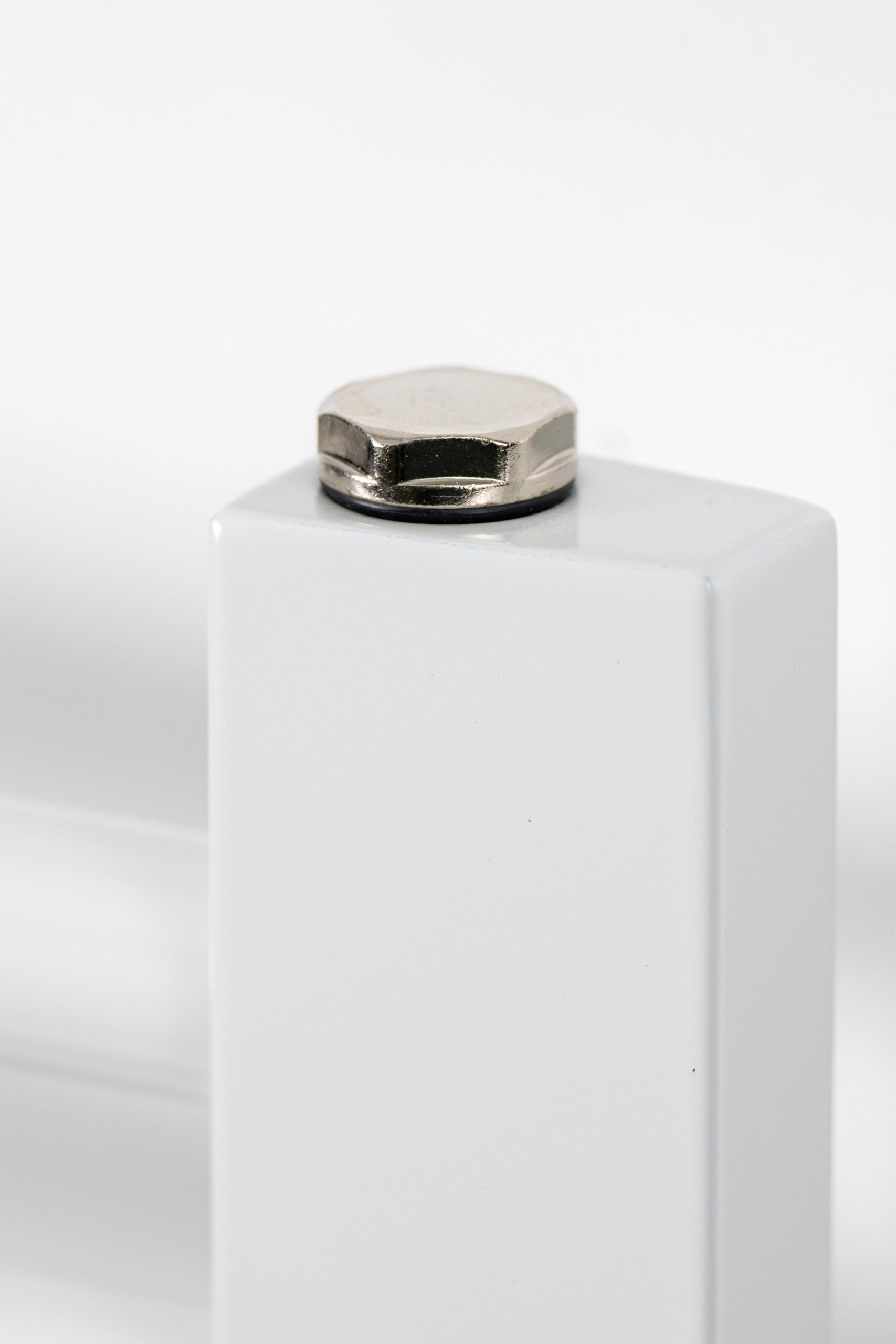

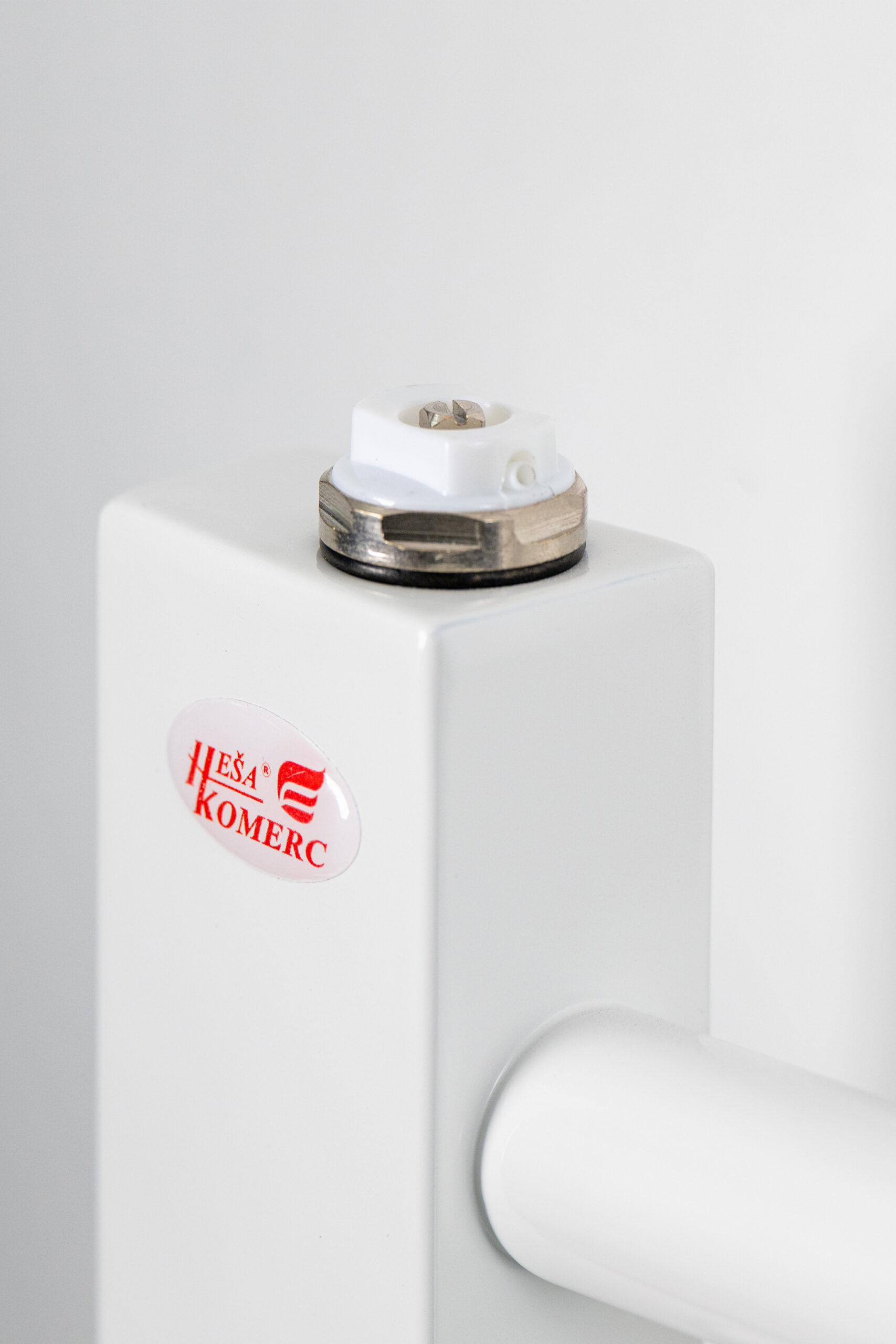

Montaža radijatora je izuzetno jednostavna i laka, ugradna dubina prilikom montaže od 65 mm – 110 mm, a uputstvo o montaži, sa garantnim listom i kompletom za montažu, koga čine 3 ili 4 nosača za montažu zavisno od veličine radijatora sa pripadajućim vijcima i tiplovima, odzračna slavina 1/2", niklovan čep 1/2", nalaze su u pakovanju, kao i zaštitne plastične kape.
Visina H (mm) | Širina W (mm) | Rastojanje priključka E (mm) | Broj cevi | Težina weight (kg) | Zapremina cubage (L) | Toplotni učinak 90/70/20℃ ΔT 60 K | Toplotni učinak 75/65/20℃ ΔT 50 K | Toplotni učinak 55/45/20 ℃ ΔT 30 K | Dimenzije priključka G (col) |
---|---|---|---|---|---|---|---|---|---|
750 | 400 | 330 | 14 | 5,2 | 3,5 | 491 | 394 | 212 | 1/2 |
1120 | 400 | 330 | 21 | 8 | 5,3 | 744 | 594 | 317 | 1/2 |
1490 | 400 | 330 | 28 | 10,8 | 7 | 993 | 793 | 423 | 1/2 |
1860 | 400 | 330 | 35 | 13,2 | 8,6 | 1234 | 983 | 520 | 1/2 |
750 | 500 | 430 | 14 | 6,2 | 4 | 588 | 468 | 248 | 1/2 |
1120 | 500 | 430 | 21 | 9,2 | 6 | 882 | 704 | 373 | 1/2 |
1490 | 500 | 430 | 28 | 12,2 | 8 | 1183 | 939 | 491 | 1/2 |
1860 | 500 | 430 | 35 | 15,6 | 10 | 1453 | 1161 | 620 | 1/2 |
750 | 600 | 530 | 14 | 7 | 4,6 | 675 | 539 | 286 | 1/2 |
1120 | 600 | 530 | 21 | 10,4 | 6 | 1009 | 808 | 433 | 1/2 |
1490 | 600 | 530 | 28 | 13,8 | 9,6 | 1351 | 1082 | 582 | 1/2 |
1860 | 600 | 530 | 35 | 17,2 | 11,5 | 1678 | 1334 | 701 | 1/2 |
750 | 700 | 630 | 14 | 9,1 | 5 | 777 | 619 | 327 | 1/2 |
1120 | 700 | 630 | 21 | 13,4 | 7,6 | 1158 | 922 | 487 | 1/2 |
1490 | 700 | 630 | 28 | 15,6 | 10,6 | 1515 | 1206 | 637 | 1/2 |
1860 | 700 | 630 | 35 | 19,2 | 13 | 1929 | 1536 | 811 | 1/2 |
Visina H (mm) | Širina W (mm) | Rastojanje priključka E (mm) | Broj cevi | Težina weight (kg) | Zapremina cubage (L) | Toplotni učinak 90/70/20℃ ΔT 60 K | Toplotni učinak 75/65/20℃ ΔT 50 K | Toplotni učinak 55/45/20 ℃ ΔT 30 K | Dimenzije priključka G (col) |
---|---|---|---|---|---|---|---|---|---|
750 | 400 | 330 | 14 | 5,2 | 3,5 | 491 | 394 | 212 | 1/2 |
1120 | 400 | 330 | 21 | 8 | 5,3 | 744 | 594 | 317 | 1/2 |
1490 | 400 | 330 | 28 | 10,8 | 7 | 993 | 793 | 423 | 1/2 |
1860 | 400 | 330 | 35 | 13,2 | 8,6 | 1234 | 983 | 520 | 1/2 |
750 | 500 | 430 | 14 | 6,2 | 4 | 588 | 468 | 248 | 1/2 |
1120 | 500 | 430 | 21 | 9,2 | 6 | 882 | 704 | 373 | 1/2 |
1490 | 500 | 430 | 28 | 12,2 | 8 | 1183 | 939 | 491 | 1/2 |
1860 | 500 | 430 | 35 | 15,6 | 10 | 1453 | 1161 | 620 | 1/2 |
750 | 600 | 530 | 14 | 7 | 4,6 | 675 | 539 | 286 | 1/2 |
1120 | 600 | 530 | 21 | 10,4 | 6 | 1009 | 808 | 433 | 1/2 |
1490 | 600 | 530 | 28 | 13,8 | 9,6 | 1351 | 1082 | 582 | 1/2 |
1860 | 600 | 530 | 35 | 17,2 | 11,5 | 1678 | 1334 | 701 | 1/2 |
750 | 700 | 630 | 14 | 9,1 | 5 | 777 | 619 | 327 | 1/2 |
1120 | 700 | 630 | 21 | 13,4 | 7,6 | 1158 | 922 | 487 | 1/2 |
1490 | 700 | 630 | 28 | 15,6 | 10,6 | 1515 | 1206 | 637 | 1/2 |
1860 | 700 | 630 | 35 | 19,2 | 13 | 1929 | 1536 | 811 | 1/2 |
